JCQ-503BS静力荷载测试仪是专为土木工程质量检测部门研制的一种智能小型化多功能仪器。该仪器系统由主机、前端测控器、油压\荷重传感器及位移传感器组成，整套系统可以实现无线连接省去电缆连接线。该仪器配合超高压全自动泵站、千斤顶等设备，可进行桩基础及其他地基基础的静载荷测试，十木工程试验中混凝土构件的结构性能及砌体轴压、抗剪等测试，也可以用于身他有关荷载或位移检测试验。
       仪器内嵌4G及GPS定位模块，可在试验过程中将测试数据实时上传至服务器，便于桩基检测机构或政府职能管理部门实现对测试现场、测试数据的有效监督、管理。

主要技术指标

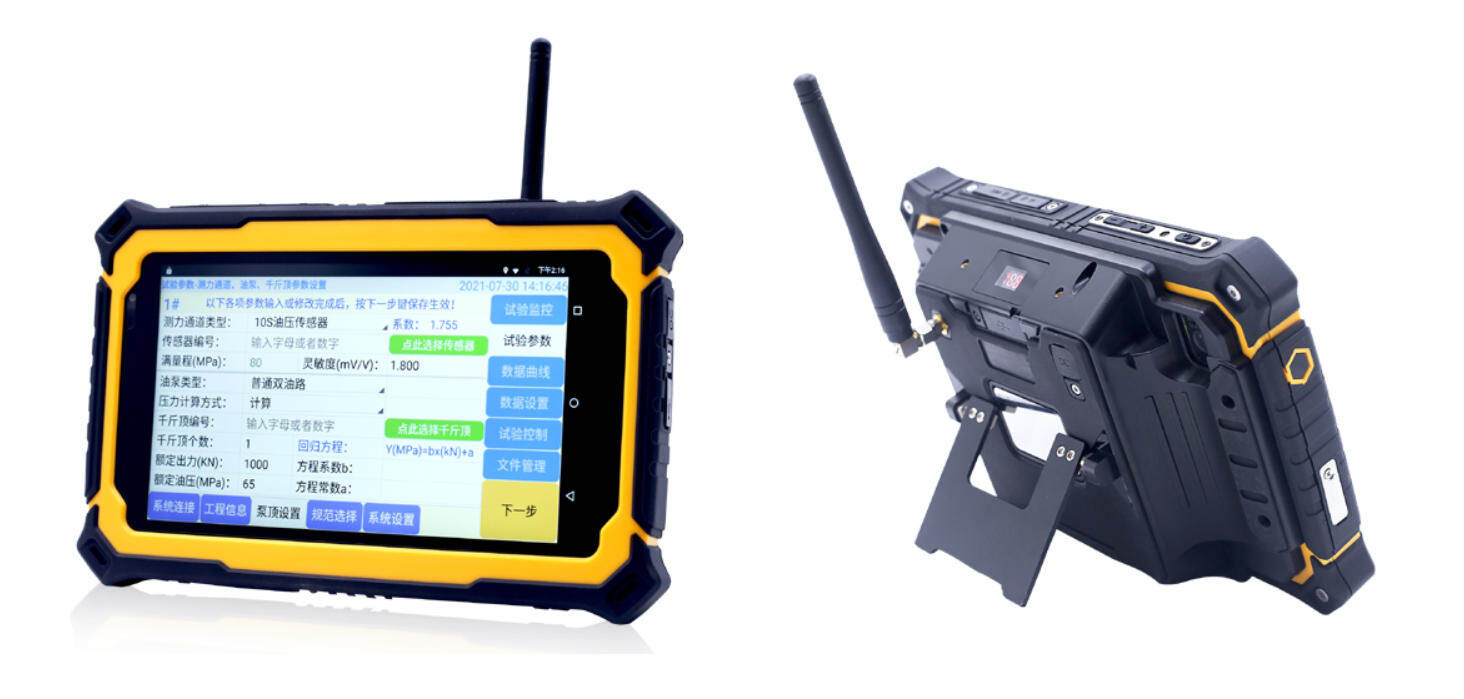

一、主机

显示器: 7英寸720×1280超亮屏 强光下可视

存储: 系统内置32GB ROM

电源: 15V/2A

功率: ≦30W

工作温度: -20℃～55℃允许连续工作

相对湿度: 非凝结状态下5%～95%

电池: 29Wh

数据接口: USB Type-C ×1

4G无线上网模块: 系统内置 全网通

无线模块: 系统内置433MHz无线数传模块

定位: 系统内置GPS+北斗+AGPS

防水等级: 7级防水 IEC 60529

防尘等级: 6级防尘 IEC 60529

抗冲击: 符合MIL-STD-810G/Method516.6/Procedure IV的军用保护等级

体积: 200*132*21mm

重量: 约640g

二、测控器

荷载测试通道

• 压力传感器测试通道　　1个
• 荷载通道量程　　　　　0-60000kN
• 精度　　　　　　　　　≦0.2% （含传感器）

位移测试通道

• 测试通道　　4个，兼容无线位移传感器
• 精度　　　　≦0.1% （含传感器）
• 量程　　　　单次50mm，可多次累加测量

控制通道

• 1个

电源

• AC：220V±10%

功率

• ≤20VA

环境温度

• -20℃～60℃允许连续工作

环境湿度

• ≤85%（无结露）

体积

• 260×160×80mm

重量

• 约2.7kg

三、无线通信

工作频率

• 433MHZ

最大发射功率

• +10dbm

通信距离

• 1000米（空旷地）

吸盘天线长度

• 3米

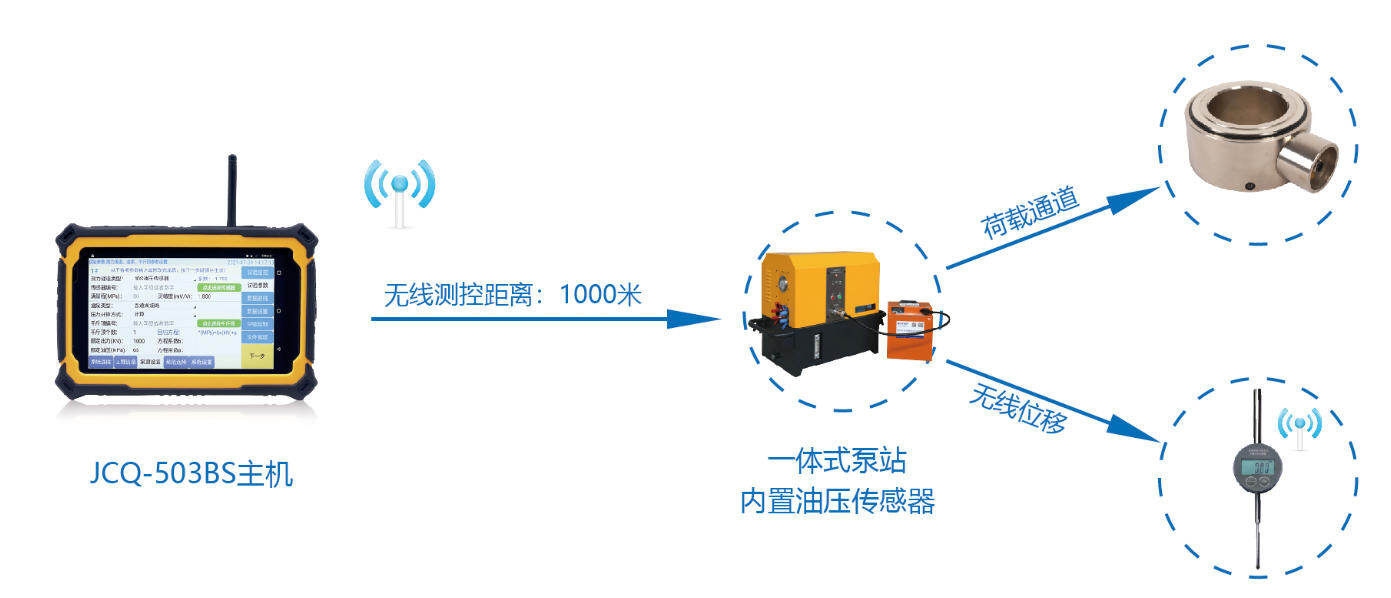

四、JCQ-503BS系统连接示意图
